Cầu dao tự động (CB – Circuit Breaker)

Cầu dao tự động là thiết bị quan trọng trong mọi hệ thống điện, giúp đóng cắt và bảo vệ an toàn trước các sự cố như quá tải, ngắn mạch và rò điện. Với khả năng hoạt động nhanh, chính xác và độ bền cao, CB được sử dụng rộng rãi trong dân dụng và công nghiệp.

Cầu dao tự động là gì?

Cầu dao tự động (CB – Circuit Breaker) là thiết bị điện dùng để đóng cắt và bảo vệ mạch điện khỏi các sự cố nguy hiểm.

CB có khả năng tự động ngắt mạch khi phát hiện dòng điện vượt quá mức cho phép hoặc xảy ra ngắn mạch, từ đó giúp bảo vệ dây dẫn, thiết bị điện và đảm bảo an toàn cho người sử dụng.

Ngoài ra, một số dòng CB còn có chức năng chống rò điện, giúp hạn chế nguy cơ giật điện và cháy nổ trong hệ thống.

Cấu tạo và nguyên lý hoạt động Cầu dao tự động

Cầu dao tự động được thiết kế với cấu trúc tối ưu nhằm đảm bảo khả năng đóng cắt nhanh và chính xác trong mọi điều kiện làm việc.

Cấu tạo chính gồm:

• Vỏ cách điện bằng nhựa hoặc vật liệu chịu nhiệt cao.
• Tiếp điểm đóng cắt giúp kết nối hoặc ngắt dòng điện.
• Cơ cấu truyền động cơ khí điều khiển đóng/mở CB.
• Bộ bảo vệ quá tải (thermal) sử dụng thanh lưỡng kim.
• Bộ bảo vệ ngắn mạch (magnetic) sử dụng cuộn từ.
• Buồng dập hồ quang giúp giảm tia lửa khi ngắt mạch.

Nguyên lý hoạt động:

CB hoạt động dựa trên cơ chế tự động ngắt khi có sự cố.

• Khi dòng điện vượt quá mức định mức, thanh lưỡng kim sẽ nóng lên và cong, kích hoạt cơ cấu ngắt.
• Khi xảy ra ngắn mạch, cuộn từ sẽ tạo lực hút mạnh, làm ngắt mạch tức thì.
• Với CB chống rò, thiết bị sẽ ngắt khi phát hiện dòng rò vượt ngưỡng an toàn.

Cơ chế này giúp hệ thống điện luôn được bảo vệ nhanh chóng và hiệu quả.

Một số dòng CB thông dụng

Trên thị trường hiện nay có nhiều loại CB phù hợp với từng ứng dụng cụ thể trong hệ thống điện.

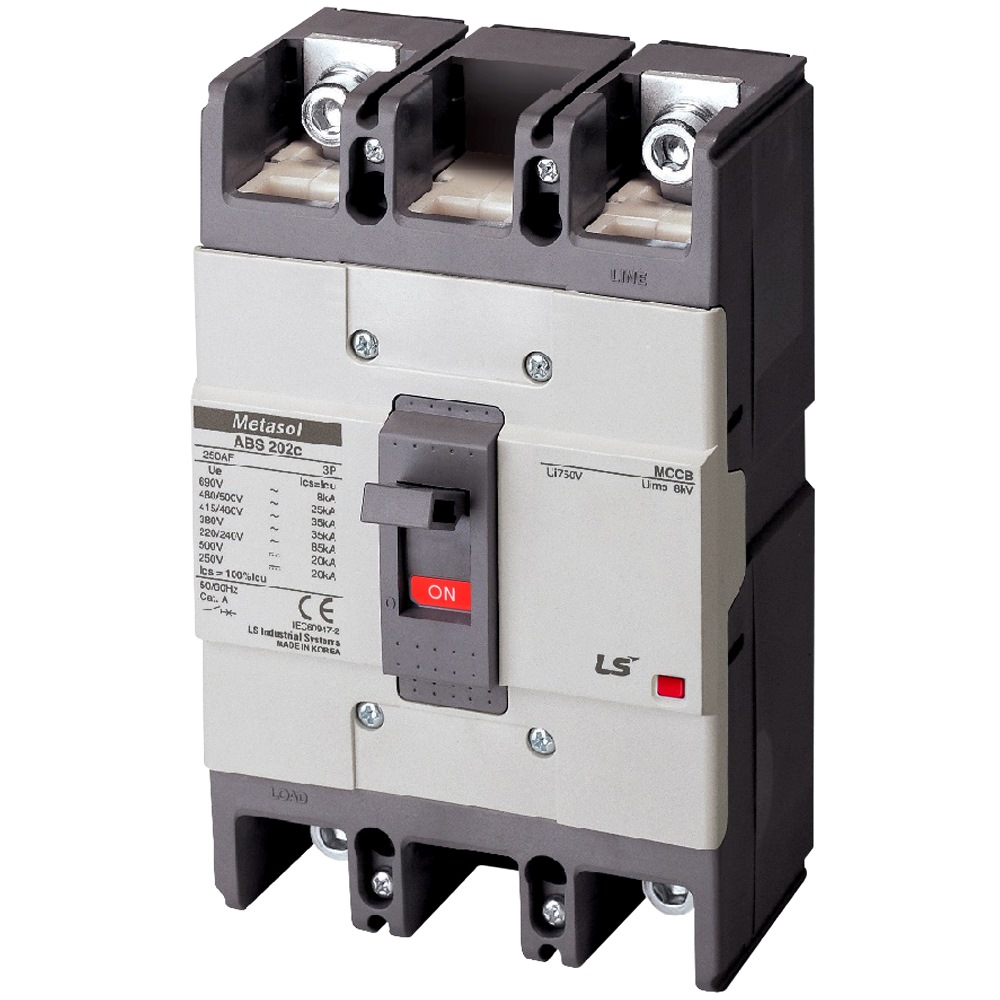

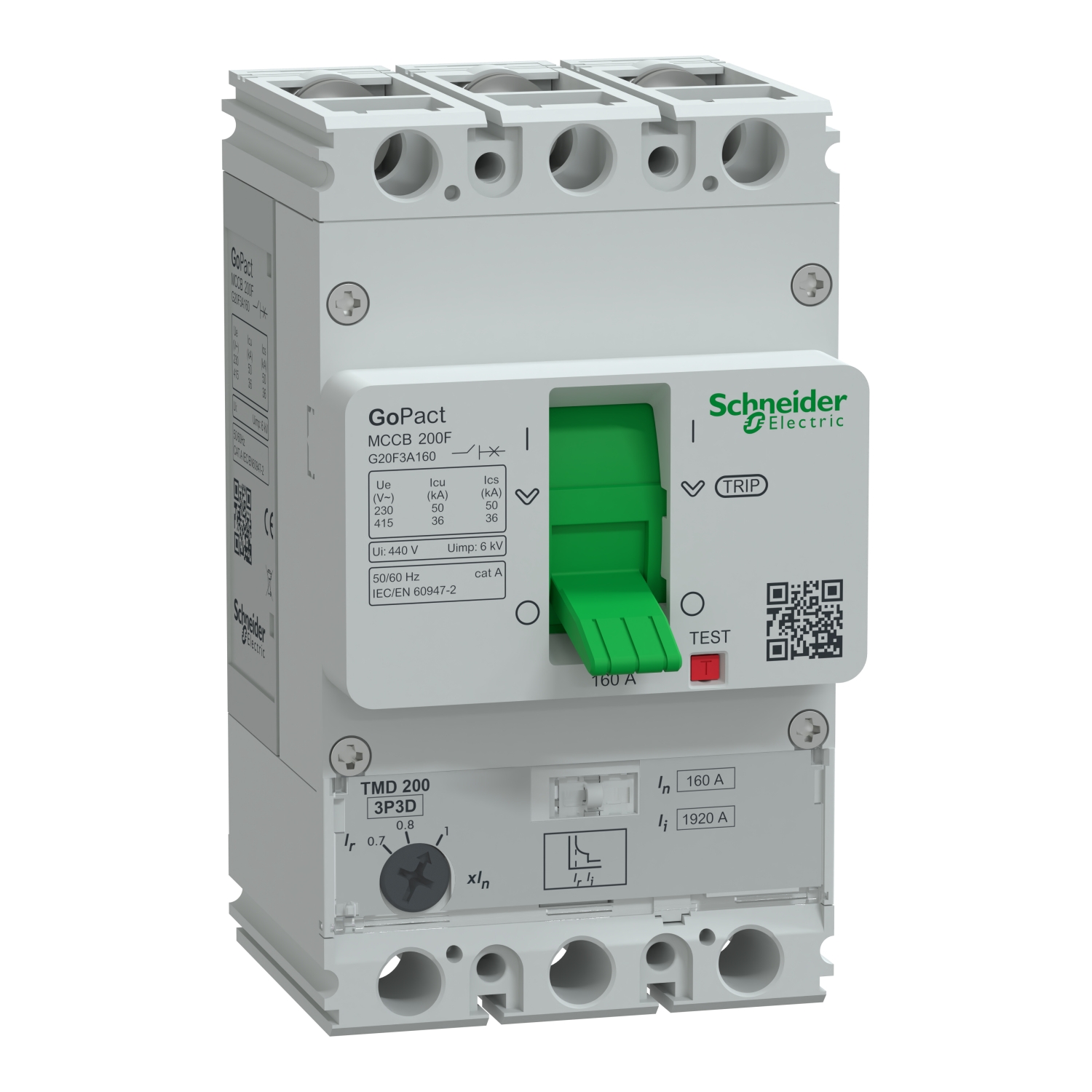

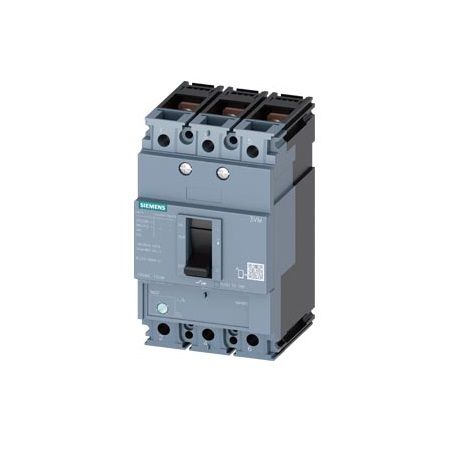

CB hạ áp (MCCB – Molded Case Circuit Breaker)

• Dòng định mức: 10A – 630A
• Sử dụng trong tủ điện tổng, tủ phân phối
• Bảo vệ quá tải và ngắn mạch cho hệ thống công suất lớn

CB chống rò (RCCB / ELCB)

• Dòng định mức: 16A – 125A
• Dòng rò: 30mA – 300mA
• Bảo vệ con người khỏi nguy cơ điện giật
• Thường lắp trong hệ thống dân dụng và công nghiệp

CB nhánh (MCB – Miniature Circuit Breaker)

• Dòng định mức: 1A – 63A
• Số cực: 1P, 2P, 3P, 4P
• Dùng cho các nhánh nhỏ trong tủ điện
• Bảo vệ thiết bị và dây dẫn

Lưu ý khi lựa chọn CB:

• Chọn dòng định mức phù hợp với tải sử dụng.
• Chọn khả năng cắt ngắn mạch phù hợp hệ thống.
• Lựa chọn số cực theo pha (1P, 2P, 3P, 4P).
• Đối với khu vực cần an toàn cao, nên sử dụng CB chống rò.

Thông số kỹ thuật Cầu dao tự động

Dưới đây là các thông số kỹ thuật phổ biến giúp bạn lựa chọn CB phù hợp:

• Dòng định mức (In): 1A – 630A
• Điện áp làm việc: 220VAC / 380VAC
• Số cực: 1P, 2P, 3P, 4P
• Khả năng cắt (Icu/Ics): 6kA – 50kA
• Tần số: 50/60Hz
• Đặc tính bảo vệ: B, C, D
• Dòng rò (RCCB): 30mA – 300mA

Vì sao nên mua Cầu dao tự động tại GL?

Việc lựa chọn CB chất lượng và đơn vị cung cấp uy tín sẽ đảm bảo an toàn cho toàn bộ hệ thống điện.

• GL cung cấp đầy đủ các dòng CB từ MCB, MCCB đến RCCB.
• Sản phẩm chính hãng, nguồn gốc rõ ràng, độ bền cao.
• Tư vấn chọn CB phù hợp với từng hệ thống thực tế.
• Giá cạnh tranh, hỗ trợ kỹ thuật tận nơi.
• Giao hàng nhanh, bảo hành đầy đủ.

Cầu dao tự động là thiết bị không thể thiếu trong hệ thống điện hiện đại. Liên hệ ngay Thiết bị Công nghiệp GL để được tư vấn và lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQs)

Cầu dao tự động có chức năng gì trong hệ thống điện?

Cầu dao tự động giúp bảo vệ mạch điện khỏi quá tải và ngắn mạch. Ngoài ra, một số loại còn có chức năng chống rò điện.

Cầu dao tự động khác gì so với cầu dao thường?

CB có khả năng tự động ngắt khi có sự cố xảy ra. Trong khi đó, cầu dao thường phải thao tác thủ công.

Nên chọn CB loại nào cho hệ thống gia đình?

Đối với gia đình, nên sử dụng MCB và RCCB để đảm bảo an toàn. Điều này giúp bảo vệ cả thiết bị và người sử dụng.

Cầu dao tự động có cần bảo trì không?

CB cần được kiểm tra định kỳ để đảm bảo hoạt động ổn định. Việc này giúp phát hiện sớm các lỗi và tăng độ bền thiết bị.

Cầu dao tự động có thể sử dụng cho công nghiệp không?

CB được sử dụng rộng rãi trong cả dân dụng và công nghiệp. Tùy theo công suất, bạn có thể chọn MCCB hoặc CB chuyên dụng.
