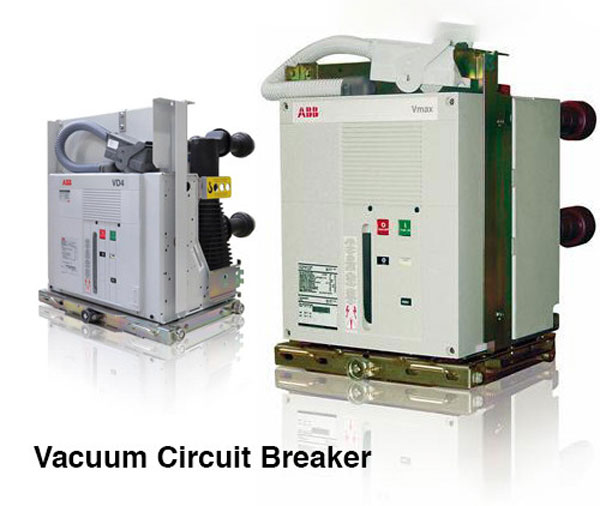

Máy cắt chân không – VCB (Vacuum Circuit Breaker)

Máy cắt chân không VCB là giải pháp đóng cắt và bảo vệ hệ thống điện trung thế hiện đại, giúp đảm bảo an toàn vận hành, giảm thiểu rủi ro sự cố và tối ưu hiệu suất hệ thống. Với khả năng dập hồ quang nhanh, độ bền cao và ít bảo trì, VCB ngày càng được sử dụng rộng rãi trong các trạm biến áp, nhà máy và hệ thống phân phối điện.

Máy cắt chân không – VCB là gì?

Máy cắt chân không VCB (Vacuum Circuit Breaker) là thiết bị đóng cắt điện trung thế sử dụng buồng chân không để dập hồ quang khi ngắt mạch. Đây là công nghệ tiên tiến giúp nâng cao độ an toàn và tuổi thọ thiết bị so với các loại máy cắt truyền thống.

VCB được sử dụng để:

• Ngắt mạch khi xảy ra sự cố như quá tải, ngắn mạch, chạm đất
• Đóng/cắt vận hành bình thường của hệ thống điện
• Bảo vệ máy biến áp, tụ bù, động cơ trung thế
• Đảm bảo ổn định và liên tục cho hệ thống phân phối điện

Nhờ đặc tính cách điện vượt trội của môi trường chân không, hồ quang được dập tắt nhanh chóng, hạn chế hư hỏng và tăng độ tin cậy cho hệ thống.

Cấu tạo và nguyên lý hoạt động Máy cắt chân không – VCB

Để hiểu rõ hiệu quả vận hành của VCB, cần nắm được cấu tạo và nguyên lý làm việc của thiết bị này.

Một máy cắt chân không tiêu chuẩn gồm các bộ phận chính sau:

• Buồng dập hồ quang chân không: Đây là bộ phận quan trọng nhất, nơi xảy ra quá trình đóng/ngắt và dập hồ quang.
• Tiếp điểm động và tĩnh: Thực hiện đóng/mở mạch điện.
• Cơ cấu truyền động: Thường là lò xo tích năng hoặc motor, giúp đóng cắt nhanh và chính xác.
• Vỏ cách điện: Bảo vệ các bộ phận bên trong, đảm bảo an toàn điện.
• Bộ điều khiển: Kết nối với relay bảo vệ để điều khiển đóng/cắt tự động.

Nguyên lý hoạt động:

Khi hệ thống hoạt động bình thường, tiếp điểm đóng cho phép dòng điện đi qua. Khi xảy ra sự cố hoặc có tín hiệu ngắt, tiếp điểm tách ra, tạo hồ quang. Hồ quang này được dập ngay lập tức trong môi trường chân không, giúp ngắt dòng điện nhanh chóng và an toàn.

Quá trình này diễn ra cực nhanh, chỉ trong vài mili giây, giúp hạn chế tối đa hư hỏng thiết bị và đảm bảo an toàn hệ thống.

Các mã sản phẩm phổ biến của LS Electric

Dưới đây là bảng các model VCB Susol phổ biến của LS Electric, được sử dụng rộng rãi trong hệ thống điện trung thế:

Model	Mô tả	Loại	Điện áp	Dòng định mức	Khả năng cắt
VL-06P-08A/04	VCB 7.2kV	Fixed	7.2kV	400A	8kA
VL-06P-13A/06	VCB 7.2kV	Fixed	7.2kV	630A	12.5kA
VL-06P-25A/06	VCB 7.2kV	Fixed	7.2kV	630A	25kA
VL-06P-25A/13	VCB 7.2kV	Fixed	7.2kV	1250A	25kA
VL-06P-25A/20	VCB 7.2kV	Fixed	7.2kV	2000A	25kA
VL-06E-08A/04	VCB 7.2kV	Drawout	7.2kV	400A	8kA
VL-06E-13A/06	VCB 7.2kV	Drawout	7.2kV	630A	12.5kA
VL-06E-25A/06	VCB 7.2kV	Drawout	7.2kV	630A	25kA
VL-06E-25A/13	VCB 7.2kV	Drawout	7.2kV	1250A	25kA
VL-06E-25A/20	VCB 7.2kV	Drawout	7.2kV	2000A	25kA
VL-20P-25F/06	VCB 24kV	Fixed	24kV	630A	25kA
VL-20P-25F/13	VCB 24kV	Fixed	24kV	1250A	25kA
VL-20P-25F/20	VCB 24kV	Fixed	24kV	2000A	25kA
VL-20F-25F/06	VCB 24kV	Drawout	24kV	630A	25kA
VL-20F-25F/13	VCB 24kV	Drawout	24kV	1250A	25kA
VL-20F-25F/20	VCB 24kV	Drawout	24kV	2000A	25kA

Các model này đáp ứng đa dạng nhu cầu từ hệ thống nhỏ đến công nghiệp lớn, với nhiều lựa chọn về dòng điện, điện áp và cấu hình lắp đặt.

Vì sao nên mua Máy cắt chân không – VCB tại GL?

Khi lựa chọn VCB cho hệ thống điện trung thế, việc chọn đơn vị cung cấp uy tín là yếu tố cực kỳ quan trọng. GL mang đến giải pháp toàn diện từ sản phẩm đến kỹ thuật.

• GL cung cấp sản phẩm chính hãng, đầy đủ CO/CQ, đảm bảo chất lượng và nguồn gốc rõ ràng.
• Đa dạng model từ 6kV – 24kV, dòng định mức từ 400A đến 2000A, phù hợp mọi hệ thống.
• Đội ngũ kỹ thuật tư vấn chuyên sâu, hỗ trợ lựa chọn VCB phù hợp với từng lưới điện.
• Giá cạnh tranh cho nhà thầu, nhà máy và dự án lớn.
• Hỗ trợ lắp đặt, đấu nối, tích hợp vào tủ trung thế hoặc hệ thống điện hiện hữu.
• Bảo hành nhanh chóng, hỗ trợ kỹ thuật tận nơi khi cần thiết.

GL không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong toàn bộ quá trình triển khai và vận hành hệ thống điện.

Liên hệ ngay Công ty TNHH TM DV Thiết bị Công nghiệp GL để được tư vấn lựa chọn máy cắt chân không VCB phù hợp và nhận báo giá tốt nhất cho dự án của bạn.

Câu hỏi thường gặp (FAQs)

Máy cắt chân không VCB khác gì so với máy cắt SF6?

VCB sử dụng môi trường chân không để dập hồ quang, không gây ô nhiễm và ít bảo trì hơn, trong khi máy cắt SF6 dùng khí SF6 và cần kiểm soát khí nghiêm ngặt.

Khi nào nên sử dụng VCB trong hệ thống điện?

VCB phù hợp cho hệ thống trung thế từ 6kV đến 24kV, đặc biệt trong trạm biến áp, nhà máy và khu công nghiệp cần độ an toàn cao.

VCB có cần bảo trì thường xuyên không?

VCB có cấu tạo đơn giản và ít hao mòn nên chi phí bảo trì thấp, chủ yếu kiểm tra định kỳ cơ cấu đóng cắt và tiếp điểm.

Nên chọn VCB fixed hay drawout?

VCB fixed phù hợp hệ thống đơn giản, chi phí thấp; VCB drawout phù hợp hệ thống cần bảo trì nhanh và thay thế linh hoạt.

Làm sao chọn đúng VCB cho hệ thống?

Cần xác định điện áp, dòng tải, dòng ngắn mạch, loại lắp đặt và môi trường làm việc để chọn model phù hợp. GL có thể hỗ trợ tư vấn chi tiết theo từng dự án.
