Van bướm dạng Wafer là lựa chọn phổ biến trong hệ thống đường ống nhờ thiết kế nhỏ gọn, dễ lắp đặt và khả năng vận hành ổn định trong nhiều môi trường công nghiệp.
Van bướm dạng Wafer là gì?

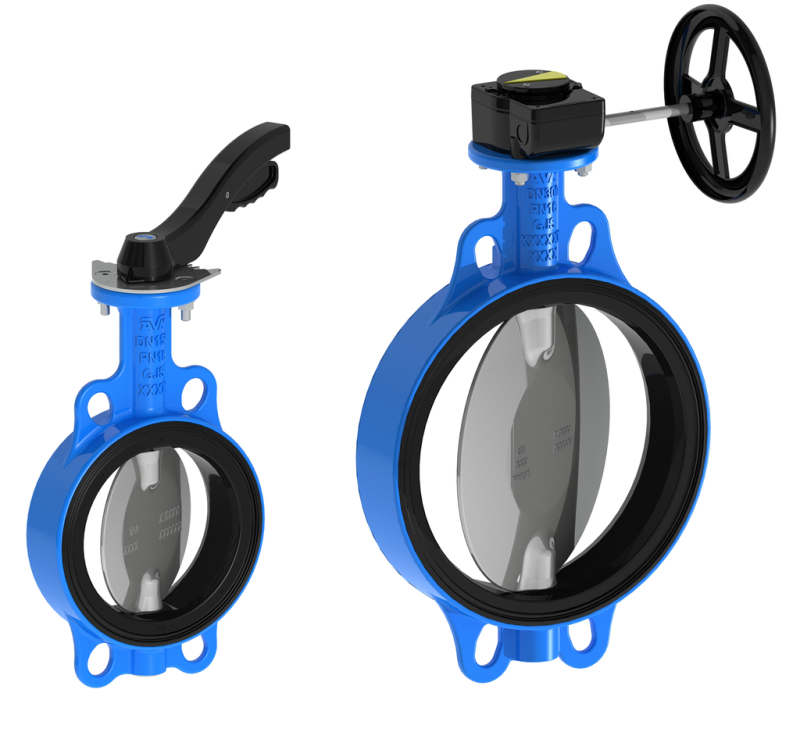

Van bướm dạng Wafer (Wafer Type Butterfly Valve) là loại van được thiết kế để kẹp giữa hai mặt bích của đường ống bằng hệ thống bulong và đai ốc, giúp cố định chắc chắn và đảm bảo độ kín khi vận hành.
Nhờ thiết kế đơn giản và trọng lượng nhẹ, van Wafer được sử dụng rộng rãi trong nhiều hệ thống từ dân dụng đến công nghiệp. Đây là dòng van có chi phí hợp lý nhưng vẫn đáp ứng tốt yêu cầu vận hành.
Một số đặc điểm nổi bật của van bướm dạng Wafer gồm:
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt trong hệ thống.
- Trọng lượng nhẹ giúp vận chuyển và thi công dễ dàng.
- Độ kín cao nhờ hệ gioăng làm kín chất lượng.
- Phù hợp nhiều tiêu chuẩn mặt bích như DIN, JIS, BS, ANSI.
Van thường được ứng dụng trong hệ thống cấp thoát nước, HVAC, PCCC, khí nén và xử lý nước thải.

Cấu tạo và nguyên lý hoạt động Van bướm dạng Wafer?
Van bướm dạng Wafer có cấu tạo đơn giản nhưng hiệu quả, đảm bảo vận hành ổn định và độ bền cao.
Cấu tạo cơ bản
Van được cấu thành từ các bộ phận chính như:
- Thân van làm từ gang, gang cầu, thép hoặc inox giúp chịu áp lực và chống ăn mòn.
- Đĩa van (cánh bướm) thường làm từ inox hoặc gang phủ epoxy, tiếp xúc trực tiếp với lưu chất.
- Gioăng làm kín sử dụng EPDM, NBR hoặc PTFE để đảm bảo độ kín và phù hợp môi trường.
- Trục van kết nối giữa bộ điều khiển và đĩa van, truyền lực xoay hiệu quả.
- Bộ điều khiển có thể là tay gạt, tay quay hoặc bộ điều khiển tự động.
Thiết kế này giúp van vừa đảm bảo độ kín vừa dễ dàng bảo trì và thay thế khi cần.
Nguyên lý hoạt động
Van hoạt động dựa trên cơ chế xoay đĩa van:
- Khi tác động lực lên tay gạt hoặc bộ điều khiển, đĩa van sẽ quay quanh trục.
- Khi đĩa song song với dòng chảy, van mở hoàn toàn.
- Khi đĩa vuông góc với dòng chảy, van đóng kín.
Nguyên lý này giúp van vận hành nhanh, giảm tổn thất áp suất và dễ kiểm soát lưu lượng.
Thông số kỹ thuật Van bướm dạng Wafer
Dưới đây là các thông số kỹ thuật phổ biến của van bướm dạng Wafer, giúp bạn dễ dàng lựa chọn sản phẩm phù hợp:
| Thông số | Giá trị |
| Kích thước | DN40 – DN2000 |
| Áp suất làm việc | PN10, PN16, PN25 |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân | Gang, gang cầu, thép, inox |
| Vật liệu đĩa | Inox, gang phủ epoxy |
| Gioăng làm kín | EPDM, NBR, PTFE |
| Kiểu kết nối | Wafer (kẹp giữa 2 mặt bích) |
| Tiêu chuẩn | DIN, JIS, BS, ANSI |
| Kiểu điều khiển | Tay gạt, tay quay, điện, khí nén |
Vì sao nên mua Van bướm dạng Wafer tại GL?
GL là đơn vị chuyên cung cấp thiết bị van công nghiệp uy tín, mang đến giải pháp tối ưu cho hệ thống đường ống với chi phí hợp lý.
Khi lựa chọn mua van bướm dạng Wafer tại GL, bạn sẽ nhận được nhiều lợi ích rõ rệt:
- Sản phẩm đa dạng kích thước từ DN40 đến DN2000, đáp ứng mọi nhu cầu công trình.
- Hàng chính hãng từ các thương hiệu uy tín châu Âu, Hàn Quốc, Nhật Bản, Đài Loan.
- Giá cạnh tranh, chiết khấu cao cho khách hàng dự án và đại lý.
- Tư vấn kỹ thuật chuyên sâu giúp chọn đúng loại van phù hợp hệ thống.
- Giao hàng nhanh toàn quốc, hỗ trợ lắp đặt và vận hành.
- Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật lâu dài.
Liên hệ ngay Thiết Bị Công Nghiệp GL để nhận báo giá tốt nhất và chiết khấu hấp dẫn cho van bướm dạng Wafer.
📞 LIÊN HỆ TƯ VẤN & BÁO GIÁ
📞 Hotline: 0941 901 979
📧 Email: thietbicongnghiep.gl@gmail.com
🌐 Website: https://thietbicongnghiepgl.vn/
⚙️ Dịch vụ: Cung cấp thiết bị công nghiệp, thiết bị cơ điện và giải pháp cho nhà máy, công trình
🚚 Cam kết: Sản phẩm chất lượng cao, nguồn gốc rõ ràng, tư vấn kỹ thuật chuyên sâu, hỗ trợ triển khai tận nơi
💼 Thiết Bị Công Nghiệp GL – Giải pháp công nghiệp uy tín, chất lượng cao tại Việt Nam
Câu hỏi thường gặp (FAQs)
Van bướm dạng Wafer khác gì so với dạng Lug?
Van Wafer được kẹp giữa hai mặt bích bằng bulong xuyên suốt, trong khi Lug có tai ren riêng để bắt bulong từng bên. Do đó, Lug thuận tiện hơn khi cần tháo rời từng đoạn ống.
Van bướm dạng Wafer có chịu áp tốt không?
Van có khả năng chịu áp trung bình, phù hợp với các hệ PN10 đến PN25. Với hệ áp cao hơn, nên cân nhắc các dòng van chuyên dụng khác.
Van Wafer có dễ lắp đặt không?
Có, thiết kế nhỏ gọn và nhẹ giúp việc lắp đặt rất nhanh chóng. Tuy nhiên cần căn chỉnh chính xác giữa hai mặt bích để đảm bảo độ kín.
Có thể lắp điều khiển tự động cho van Wafer không?
Có, van có thể tích hợp bộ điều khiển điện hoặc khí nén để tự động hóa hệ thống. Đây là giải pháp tối ưu cho các nhà máy lớn.
Mua van bướm dạng Wafer ở đâu uy tín, giá tốt?
Bạn nên chọn đơn vị chuyên thiết bị công nghiệp như GL để đảm bảo sản phẩm chính hãng và được hỗ trợ kỹ thuật đầy đủ. GL cung cấp giá tốt và chiết khấu cao cho khách hàng.
