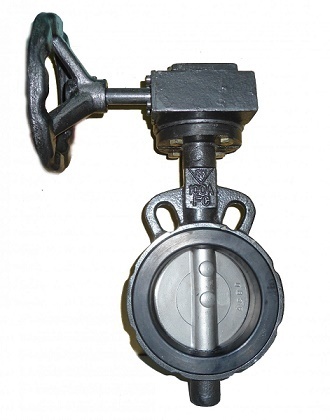

Van bướm tay quay (Gear Operated Butterfly Valve)

Van bướm tay quay là giải pháp tối ưu cho hệ thống đường ống kích thước lớn, giúp vận hành nhẹ nhàng, kiểm soát dòng chảy chính xác và đảm bảo độ bền lâu dài.

Van bướm tay quay là gì?

Van bướm tay quay (Gear Operated Butterfly Valve) là loại van sử dụng hộp số truyền động để điều khiển đĩa van thông qua tay quay, giúp đóng mở nhẹ nhàng và chính xác hơn so với tay gạt.

Thiết bị đặc biệt phù hợp với các hệ thống đường ống có kích thước lớn hoặc áp lực cao, nơi việc thao tác bằng tay gạt trở nên khó khăn. Nhờ cơ cấu hộp số, lực vận hành được giảm đáng kể, giúp người dùng dễ dàng kiểm soát van.

Một số đặc điểm nổi bật của van bướm tay quay gồm:

• Vận hành nhẹ nhàng nhờ cơ cấu hộp số trợ lực, phù hợp van kích thước lớn.
• Đóng mở chính xác, dễ điều tiết lưu lượng theo nhu cầu sử dụng.
• Độ kín cao nhờ hệ gioăng làm kín chất lượng.
• Ứng dụng rộng rãi trong hệ thống nước, khí, PCCC, xử lý nước thải và công nghiệp.

Cấu tạo và nguyên lý hoạt động Van bướm tay quay?

Van bướm tay quay có cấu tạo tương tự van bướm thông thường nhưng được bổ sung thêm bộ truyền động hộp số để tăng hiệu quả vận hành.

Cấu tạo cơ bản

Van được cấu thành từ các bộ phận chính như:

• Thân van làm từ gang, thép hoặc inox giúp chịu lực và chống ăn mòn tốt.
• Đĩa van (cánh bướm) thường làm từ inox hoặc gang phủ epoxy, tiếp xúc trực tiếp với môi chất.
• Gioăng làm kín sử dụng các vật liệu như EPDM, NBR, Viton hoặc PTFE tùy môi trường.
• Hộp số truyền động giúp giảm lực khi vận hành và tăng độ chính xác khi điều khiển.
• Tay quay dùng để điều khiển hộp số, giúp đóng mở van dễ dàng.

Nguyên lý hoạt động

Van hoạt động dựa trên cơ chế truyền động qua hộp số:

• Khi quay tay quay, lực được truyền qua hộp số đến trục van.
• Hộp số giúp giảm lực và tăng độ chính xác khi xoay đĩa van.
• Đĩa van xoay từ vị trí mở sang đóng hoặc ngược lại để điều tiết dòng chảy.

Nhờ cơ chế này, van có thể vận hành ổn định ngay cả với đường kính lớn và áp suất cao.

Thông số kỹ thuật Van bướm tay quay

Dưới đây là các thông số kỹ thuật phổ biến của van bướm tay quay, giúp bạn dễ dàng lựa chọn thiết bị phù hợp:

Thông số	Giá trị
Kích thước	DN40 – DN2000
Áp suất làm việc	PN10, PN16, PN25
Nhiệt độ làm việc	-10°C đến 120°C (EPDM) / đến 200°C (PTFE)
Vật liệu thân	Gang xám, gang cầu, thép carbon, inox 304/316
Vật liệu đĩa	Inox 304/316, gang bọc epoxy, hợp kim nhôm-bronze
Gioăng làm kín	EPDM, NBR, Viton, PTFE
Kiểu kết nối	Wafer, Lug
Tiêu chuẩn	BS, DIN, JIS, ANSI
Truyền động	Hộp số tay quay
Tùy chọn	Lắp motor điện hoặc khí nén

Vì sao nên mua Van bướm tay quay tại GL?

GL là đơn vị cung cấp thiết bị van công nghiệp uy tín, mang đến giải pháp vận hành hiệu quả cho các hệ thống lớn.

Khi lựa chọn mua van bướm tay quay tại GL, bạn sẽ nhận được nhiều lợi ích thực tế:

• Sản phẩm đa dạng kích thước từ DN40 đến DN2000, phù hợp mọi công trình.
• Hàng chính hãng từ các thương hiệu uy tín châu Âu, Hàn Quốc, Nhật Bản, Đài Loan.
• Giá cạnh tranh, chiết khấu cao cho khách hàng dự án và đại lý.
• Tư vấn kỹ thuật chi tiết giúp chọn đúng loại van phù hợp môi trường sử dụng.
• Giao hàng nhanh toàn quốc, hỗ trợ lắp đặt và vận hành.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật lâu dài.

Liên hệ ngay Thiết Bị Công Nghiệp GL để nhận báo giá tốt nhất và chiết khấu hấp dẫn cho van bướm tay quay.

Câu hỏi thường gặp (FAQs)

Van bướm tay quay khác gì so với van tay gạt?

Van tay quay sử dụng hộp số nên vận hành nhẹ hơn và phù hợp với kích thước lớn. Trong khi đó, van tay gạt phù hợp với hệ nhỏ và thao tác nhanh.

Van bướm tay quay có dùng cho áp suất cao không?

Có, van có thể làm việc ở áp suất PN10 đến PN25 tùy dòng sản phẩm. Với hệ áp cao, nên chọn vật liệu và gioăng phù hợp để đảm bảo độ bền.

Có thể lắp motor cho van bướm tay quay không?

Có, van có thể nâng cấp lên điều khiển điện hoặc khí nén khi cần tự động hóa. Điều này giúp tối ưu vận hành cho hệ thống lớn.

Van bướm tay quay có bị rò rỉ không?

Nếu chọn đúng gioăng và lắp đặt đúng kỹ thuật, van có độ kín rất tốt. Tuy nhiên, cần kiểm tra và bảo trì định kỳ để duy trì hiệu quả.

Mua van bướm tay quay ở đâu uy tín, giá tốt?

Bạn nên chọn đơn vị chuyên thiết bị công nghiệp như GL để đảm bảo sản phẩm chính hãng và được hỗ trợ kỹ thuật đầy đủ. GL còn cung cấp giá tốt và chiết khấu cao cho khách hàng.
