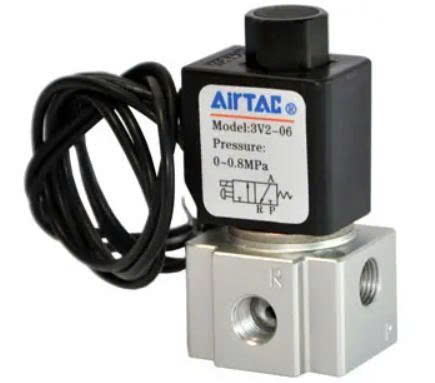

Van điện từ 3/2 (3/2-way Solenoid Valve)

Van điện từ 3/2 là thiết bị điều khiển tự động có khả năng chuyển hướng dòng lưu chất giữa các cổng khác nhau, được sử dụng phổ biến trong hệ thống khí nén và dây chuyền tự động hóa nhờ tốc độ phản hồi nhanh và độ ổn định cao.

Van điện từ 3/2 là gì?

Van điện từ 3/2 (3/2-way Solenoid Valve) là loại van có 3 cổng kết nối và 2 trạng thái hoạt động, cho phép đóng, mở hoặc chuyển hướng dòng lưu chất giữa các đường ống. Đây là dòng van chuyên dùng trong hệ thống khí nén và điều khiển thiết bị tự động như xi lanh, bộ chấp hành.

Khác với van 2/2 chỉ đóng hoặc mở, van 3/2 có thêm chức năng xả hoặc chuyển hướng, giúp điều khiển linh hoạt hơn trong hệ thống.

Một số đặc điểm nổi bật của van:

• Van có khả năng chuyển hướng dòng khí hoặc chất lỏng giữa các cổng khác nhau.
• Phản hồi nhanh, phù hợp hệ thống yêu cầu tốc độ cao.
• Thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp.
• Tích hợp tốt trong hệ thống khí nén và tự động hóa công nghiệp.

Cấu tạo và nguyên lý hoạt động Van điện từ 3/2

Để hiểu rõ cách van vận hành, trước tiên cần nắm được cấu tạo và cơ chế hoạt động của từng bộ phận bên trong.

Cấu tạo của van

Van điện từ 3/2 được cấu thành từ các bộ phận chính sau:

Coil điện từ (Solenoid Coil):

• Tạo lực từ khi được cấp điện để điều khiển lõi van.
• Có nhiều mức điện áp như 12V, 24V, 110V hoặc 220V.

Lõi van / ty van (Plunger/Core):

• Di chuyển lên xuống để đóng, mở hoặc chuyển hướng dòng chảy.
• Là bộ phận chịu tác động trực tiếp từ coil điện từ.

Thân van (Valve Body):

• Chứa các cổng kết nối và buồng van.
• Được gia công chính xác để đảm bảo độ kín và độ bền.

Gioăng – màng (Seal/Diaphragm):

• Đảm bảo độ kín, ngăn rò rỉ lưu chất.
• Được làm từ nhiều vật liệu khác nhau tùy môi trường.

Lò xo hồi (Spring):

• Đưa van về trạng thái mặc định khi ngắt điện.
• Giúp van hoạt động ổn định và an toàn.

Nguyên lý hoạt động

Sau khi hiểu cấu tạo, nguyên lý hoạt động của van điện từ 3/2 sẽ dễ hình dung hơn thông qua cách dòng lưu chất di chuyển giữa các cổng.

Van điện từ 3/2 có 3 cổng chính:

• P (Pressure): Cổng cấp nguồn
• A (Actuator): Cổng ra thiết bị
• R (Return/Exhaust): Cổng xả

Trạng thái không cấp điện (NC – thường đóng):

• Cổng P bị chặn
• Cổng A nối với R → lưu chất được xả ra ngoài

Trạng thái cấp điện:

• Cổng P nối với A → cấp lưu chất cho thiết bị
• Cổng R bị chặn

Nhờ cơ chế này, van có thể điều khiển hoạt động của xi lanh khí nén hoặc thiết bị tự động một cách linh hoạt và chính xác.

Thông số kỹ thuật Van điện từ 3/2

Để lựa chọn đúng sản phẩm phù hợp với hệ thống, bạn cần nắm rõ các thông số kỹ thuật quan trọng dưới đây:

• Kích thước: DN4 – DN25 (1/8” – 1”)
• Kiểu van: 3/2 (3 cửa – 2 trạng thái)
• Điện áp: 12VDC, 24VDC, 24VAC, 110VAC, 220VAC
• Áp suất làm việc: 0 – 10 bar (tùy model)
• Nhiệt độ làm việc: -10°C đến 120°C
• Vật liệu thân: Đồng, inox 304/316, nhựa
• Vật liệu gioăng: NBR, EPDM, Viton, PTFE
• Kiểu kết nối: Ren BSP hoặc NPT
• Môi trường sử dụng: Khí nén, nước, dầu nhẹ

Vì sao nên mua Van điện từ 3/2 tại GL?

Khi lựa chọn van điện từ 3/2, việc chọn đúng nhà cung cấp uy tín là yếu tố quan trọng giúp đảm bảo chất lượng và hiệu quả vận hành lâu dài.

• GL cung cấp sản phẩm chính hãng, đảm bảo chất lượng và độ bền cao.
• Giá thành cạnh tranh, phù hợp nhiều ngân sách doanh nghiệp.
• Đội ngũ kỹ thuật tư vấn chuyên sâu, hỗ trợ chọn đúng loại van.
• Sẵn kho nhiều mẫu mã, giao hàng nhanh trên toàn quốc.
• Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật tận tâm.
• Giải pháp phù hợp cho hệ thống khí nén và tự động hóa.

Liên hệ ngay GL để được tư vấn chi tiết và nhận báo giá tốt nhất cho hệ thống của bạn.

Câu hỏi thường gặp (FAQs)

Van điện từ 3/2 hoạt động theo nguyên lý nào?

Van hoạt động dựa trên lực điện từ từ cuộn coil để điều khiển lõi van. Khi cấp điện hoặc ngắt điện, dòng lưu chất sẽ được chuyển hướng giữa các cổng.

Van điện từ 3/2 khác gì so với van 2/2?

Van 3/2 có thêm một cổng xả hoặc chuyển hướng so với van 2/2. Điều này giúp van linh hoạt hơn trong việc điều khiển hệ thống khí nén.

Van điện từ 3/2 thường dùng cho thiết bị nào?

Van thường được dùng để điều khiển xi lanh khí nén một chiều. Ngoài ra, van còn dùng trong các hệ thống tự động hóa và dây chuyền sản xuất.

Van điện từ 3/2 có thể dùng cho chất lỏng không?

Van có thể sử dụng cho nước hoặc dầu nhẹ nếu chọn đúng vật liệu. Tuy nhiên, phổ biến nhất vẫn là ứng dụng trong khí nén.

Van điện từ 3/2 có dễ lắp đặt và bảo trì không?

Van có thiết kế nhỏ gọn nên việc lắp đặt rất đơn giản. Quá trình bảo trì cũng nhanh chóng và không tốn nhiều chi phí.
