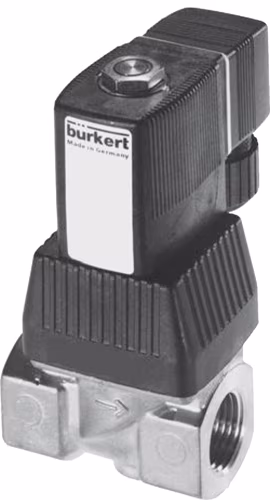

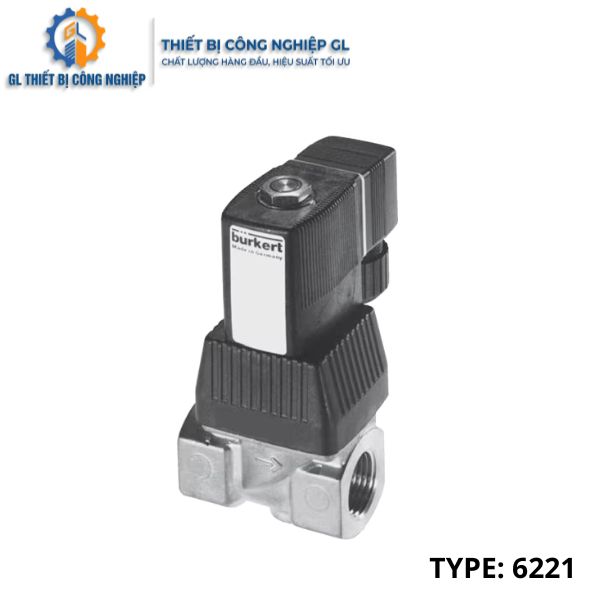

Van piston 2/2 Burkert Type 6221

Van piston 2/2 Burkert Type 6221 là dòng van điện từ 2/2 thường đóng, được thiết kế cho khí nén và các mạch khí có tần suất xung cao. Sản phẩm có thân đồng thau, gioăng NBR, dải kết nối G3/8–G1, áp suất làm việc 1–10 bar và kích thước lỗ van đến DN20. Với thiết kế nhỏ gọn, lưu lượng cao, độ ồn thấp và tuổi thọ tốt trong điều kiện xung khí, đây là dòng van Burkert phù hợp cho hệ thống khí nén công nghiệp cần độ tin cậy cao.

Ứng dụng của van piston 2/2 Burkert Type 6221?

Van piston 2/2 Burkert Type 6221 phù hợp cho các hệ thống khí nén cần van đóng/mở ổn định, đặc biệt ở những mạch có tần suất xung cao hoặc điều kiện vận hành dễ gây rung cho van thông thường.

• Hệ thống khí nén công nghiệp: dùng để điều khiển dòng khí nén trong dây chuyền, máy móc và cụm thiết bị.
• Mạch khí có xung áp suất cao: phù hợp cho các ứng dụng đóng/mở lặp lại, nơi van thông thường dễ rung hoặc giảm tuổi thọ.
• Thiết bị tự động hóa: dùng trong các cụm cấp khí, xả khí hoặc điều khiển cơ cấu chấp hành.
• Hệ thống compressed air circuits: phù hợp cho các tuyến khí nén cần lưu lượng cao và độ ổn định tốt.
• Ứng dụng cần van nhỏ gọn: thiết kế compact giúp dễ lắp đặt trong tủ máy, skid hoặc cụm khí nén hạn chế không gian.
• Môi trường cần độ bền vận hành: cấu trúc coil mô-đun và khả năng thay coil dễ giúp thuận tiện bảo trì.

Cấu tạo và nguyên lý hoạt động van piston 2/2 Burkert Type 6221?

Burkert Type 6221 được phát triển theo cấu trúc mô-đun, gồm cụm van, coil gắn rời và cable plug tiêu chuẩn. Thiết kế này giúp van linh hoạt khi lắp đặt, dễ thay thế coil và phù hợp với nhiều yêu cầu điện khác nhau.

Cấu tạo của van piston 2/2 Burkert Type 6221

• Thân van: đồng thau, phù hợp cho hệ thống khí nén thông dụng.
• Seat seal: NBR, dùng cho khí nén và khí xung.
• Piston: PPS, hỗ trợ đóng/mở ổn định.
• Gasket: PTFE.
• Lò xo: thép không gỉ 1.4310.
• Plunger seal và O-ring: NBR.
• Plunger: 1.4105.
• Ống dẫn hướng armature: 1.4301.
• Coil: polyamide, dạng mô-đun, có thể khóa theo 4 vị trí 90° hoặc xoay linh hoạt theo yêu cầu lắp đặt.
• Cable plug: polyamide, tiêu chuẩn Type 2508.

Nguyên lý hoạt động của van piston 2/2 Burkert Type 6221

Van piston 2/2 Burkert Type 6221 là van 2/2 chiều thường đóng, điều khiển bằng điện từ và hoạt động theo nguyên lý piston trợ lực servo. Khi chưa cấp điện, van ở trạng thái đóng để chặn dòng khí nén.

Khi cấp điện cho coil, van điều khiển mở, tạo điều kiện để piston dịch chuyển và mở đường dòng khí. Để van mở hoàn toàn, hệ thống cần có chênh lệch áp suất tối thiểu 1 bar. Khi ngắt điện, van trở về trạng thái đóng ban đầu.

Thông số kỹ thuật van piston 2/2 Burkert Type 6221

Dưới đây là bảng thông số kỹ thuật van piston 2/2 Burkert Type 6221 giúp khách hàng tham khảo nhanh khi chọn model cho hệ thống khí nén hoặc mạch xung áp suất cao.

Hạng mục	Thông số
Tên sản phẩm	Van piston 2/2 Burkert Type 6221
Loại van	Van điện từ piston trợ lực servo
Chức năng	2/2 chiều, thường đóng NC
Ứng dụng chính	Khí nén, khí xung áp suất cao
Áp suất làm việc	1–10 bar
Áp suất chênh lệch tối thiểu	1 bar để mở hoàn toàn
Kết nối cổng	G 3/8, G 1/2, G 3/4, G 1
Kích thước lỗ van	DN10, DN13, DN20
Lưu lượng QNn G 3/8	1300 l/min
Lưu lượng QNn G 1/2	3200 l/min
Lưu lượng QNn G 3/4	8700 l/min
Lưu lượng QNn G 1	8700 l/min
Vật liệu thân van	Đồng thau
Vật liệu seat seal	NBR
Vật liệu piston	PPS
Vật liệu gasket	PTFE
Vật liệu lò xo	1.4310
Vật liệu coil	Polyamide
Môi chất sử dụng	Khí nén, khí xung
Nhiệt độ môi chất	-10°C đến +90°C
Nhiệt độ môi trường tối đa	=+55°C
Thời gian mở	80–100 ms
Thời gian đóng	200–300 ms
Điện áp AC	24 V, 110 V, 230 V / 50 Hz
Điện áp DC	24 V DC
Dung sai điện áp	±10%
Công suất AC khởi động	34–38 VA tùy DN
Công suất AC duy trì	14 VA / 8 W
Công suất DC	10 W
Chu kỳ làm việc	100% vận hành liên tục
Tần suất đóng/mở	Tối đa 20 chu kỳ/phút
Kết nối điện	Cable plug DIN 43650 Form A / Type 2508
Cấp bảo vệ	IP65 với cable plug
Vị trí lắp đặt	Theo yêu cầu, khuyến nghị hệ thống coil hướng lên trên
Trọng lượng tham khảo	0.40–1.00 kg tùy kích thước

Vì sao nên mua van piston 2/2 Burkert Type 6221 tại GL?

Khi chọn mua Van Burket tại Thiết Bị Công Nghiệp GL, khách hàng được hỗ trợ chọn đúng model theo kích thước kết nối, lưu lượng, điện áp, áp suất và yêu cầu vận hành của hệ thống khí nén.

• Tư vấn đúng kích thước: hỗ trợ chọn G3/8, G1/2, G3/4 hoặc G1 theo lưu lượng và đường ống thực tế.
• Phù hợp hệ thống khí xung: hỗ trợ chọn van cho mạch khí nén có tần suất đóng/mở cao, hạn chế rung và tăng tuổi thọ.
• Hỗ trợ chọn điện áp: tư vấn 24 V DC, 24 V AC, 110 V AC hoặc 230 V AC theo tủ điều khiển.
• Giá tốt cho dự án: hỗ trợ chiết khấu theo số lượng, báo giá cạnh tranh cho nhà máy, nhà thầu và đơn vị tích hợp hệ thống.
• Hỗ trợ chứng từ theo yêu cầu: phù hợp cho hồ sơ mua hàng, nghiệm thu, bảo trì hoặc thay thế thiết bị.
• Phản hồi nhanh: hỗ trợ kiểm tra mã hàng, báo giá và đề xuất cấu hình phù hợp với tiến độ thực tế.

Liên hệ Thiết bị Công nghiệp GL ngay hôm nay để nhận báo giá van piston 2/2 Burkert Type 6221 chính hãng, được tư vấn đúng model và nhận ưu đãi tốt cho đơn hàng dự án.

Câu hỏi thường gặp về van piston 2/2 Burkert Type 6221

1. Van piston 2/2 Burkert Type 6221 dùng cho môi chất nào?

Van piston 2/2 Burkert Type 6221 được thiết kế chủ yếu cho khí nén và khí xung trong các hệ thống compressed air. Sản phẩm phù hợp với mạch khí có tần suất xung cao, nơi van thông thường dễ rung hoặc giảm tuổi thọ.

2. Van piston 2/2 Burkert Type 6221 có cần chênh lệch áp suất không?

Có, van cần chênh lệch áp suất tối thiểu 1 bar để mở hoàn toàn. Nếu hệ thống không đạt mức chênh áp này, van có thể không mở đúng hành trình hoặc lưu lượng không đạt yêu cầu.

3. Van piston 2/2 Burkert Type 6221 có những kích thước kết nối nào?

Type 6221 có các kích thước kết nối G3/8, G1/2, G3/4 và G1. Tùy từng kích thước, van có DN10, DN13 hoặc DN20 với lưu lượng khí khác nhau.

4. Van piston 2/2 Burkert Type 6221 có phù hợp cho vận hành liên tục không?

Có, van có chu kỳ làm việc 100% nên phù hợp cho các hệ thống cần cấp điện và vận hành liên tục. Tuy nhiên, cần đảm bảo nhiệt độ môi trường, điện áp và điều kiện khí nén nằm trong giới hạn kỹ thuật.

5. Khi lắp đặt van piston 2/2 Burkert Type 6221 cần lưu ý gì?

Van có thể lắp theo nhiều hướng, nhưng nên ưu tiên đặt hệ thống coil hướng lên trên để vận hành ổn định hơn. Trước khi chạy hệ thống, cần kiểm tra hướng dòng, áp suất 1–10 bar, điện áp coil và cấp bảo vệ IP65 với cable plug phù hợp.
